產品介紹

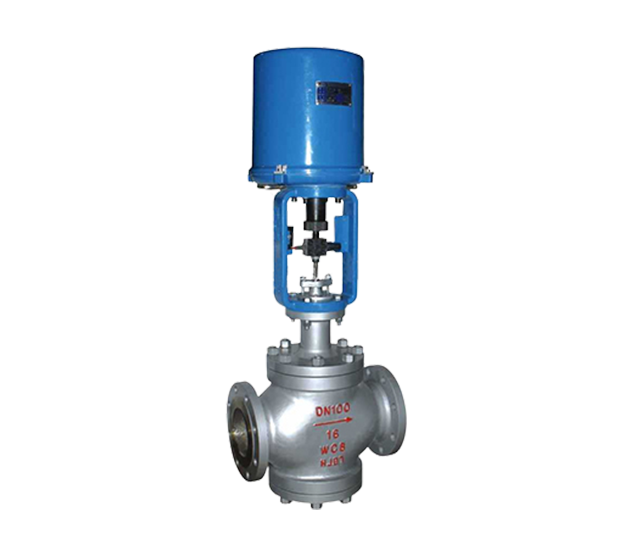

ZDLM電子式電動套筒調節閥是由3810L/PSL等系列電子式電動執行器(或智能型一體化執行機構)和套筒調節閥組成。電子執行機械內有伺服系統，無須另配伺服放大器，有輸入訊號及電源即可控制運轉。調節機構采用平衡式閥塞結構，且有閥塞穩定性能、不易產生震動，噪音低，對溫度敏感性小，允許使用壓差較大等特點：適用于流量大、泄漏量要求不嚴格的場合。套筒調節切斷閥若采用用了軟密封結構，特別適用于要求調節且又需要切斷的場合。

技術參數

技術參數和性能指標：

公稱通徑DN(mm)		20	25	32	40	50	65	80	100	125	150	200
額定流量系數kv	直線型	6.9	11	17.6	27.5	44	69	110	176	275	440	690
	等百分比	6.3	10	16	25	40	63	100	160	250	400	630
額定行程L（mm）		16		25			40			60
配用電子式執行機構		361LSA-08/381LSA-08/PSL201		361LSA-20/381LSA-20/PSL202			361LSB-30/50 381LSB-30/50 PSL204			361LSC-65/381LSC-65/PSL312
公稱通徑DN(mm)		250		300			350			DN300或DN350應盡量選用雙座或角行程閥
額定流量系數kv	直線型	1000		1650			2160
	等百分比	900		1500			2000
額定行程L（mm）		100
配用電子式執行機構		361LSC-99/381LSC-99/PSL314
公稱壓力 MPa		MPa	1.6,2.5,4.0,6.4(6.3),10.0,16.0
		Bar	16,25,40,64(63),100,160
		Lb	ANSI:Class 150、Class 300、Class 600、Class900
固有流量特性		直線、等百分比
固有可調比（R）		50:01:00
控制信號		4－20mA(輸入1－5v須特別指明)
電源		220V 50HZ(380V須特別指明)
允許泄漏量		硬閥芯平衡型：III級、IV級軟閥芯：VI級
工作溫度t(℃)	常溫型	-20~200、-40~250、-60~250
	散熱型	-40~450、-60~450
	高溫型	450~560(使用高溫材料)
	低溫型	-60~－100 -100~-200 -200~-250
	調節切斷型	-40~150(閥芯夾PTFE) -60~200（閥芯夾增強PTFE）(壓差大時不能使用軟密封)

注：配用執行機構也可用其它國內外廠商的執行機構。技術參數更改，恕不另行通知。

ZDLM電動套筒調節閥外形尺寸表：

公稱通徑DN(mm)	L			H		D	重量（KG)
	PN(Mpa)			常溫	散熱高溫		PN1.6	PN6.4
	1.6	4.0	6.4	常溫	散熱高溫		PN1.6	常溫	高溫
G3/4"	150	150	206	560	630	225	10	12	14
20	150	150	206	565	635		20	25	28
25	160	160	210	570	640		24	28	31
32	180	180	222	595	665		26	29	32
40	200	200	251	655	725		36	45	49
50	230	230	286	660	735		39	49	53
65	290	290	311	760	840	225	57	76	84
80	310	310	337	770	840	225	72	95	105
100	350	350	394	770	850	310	85	100	120
125	400	400	440	1045	1135		150	175	190
150	480	480	508	1100	1190		187	231	251
200	600	600	610	1285	1380		242	365	355
250	730	730	752	1335	1435	310	345	398	495
300	850	850	819	1580	1785		463	505	585
350	900	900	972	1890	2198		495	625	698
